部品や製品に対して3次元での位置決めを可能にする3Dセンサー。ここでは、「視野・精度」「使い勝手の良さ」「保証・サービス」といった観点で位置決め・ロボットビジョンにおすすめの3Dセンサーをご紹介します。
3Dセンサー導入で「位置決め・ロボットビジョン」は
どう変わる？メリットは？
さまざまな製造現場で活用されている産業用ロボット。従来のロボットは、プログラムされた動きを繰り返すだけでしたが、3Dセンサーを搭載し、ロボットビジョンを得ることで、高速かつ高精度な作業が可能になりました。
ガラス基板の位置決めや、ラベル・バーコードのズレ測定、ICチップなどの方向判別、食品容器のフタのズレ検査、工作機械の位置制御など、さまざまな工程で3Dセンサーによる位置決めが行われています。また、従来の画像処理システムでは、キャリブレーションに時間と手間がかかる、専門知識が必要、要求精度を満たせないなど、さまざまな問題がありましたが、高精度な3Dセンサーを導入することで、これらの課題をクリア。製造工程の効率化に大きく貢献しています。
こんな業界・現場の外観検査の「困った」を解決！
3Dセンサーを導入して位置決めを行えば、例えば下記のような工程での精度向上や業務効率化が図れます。
- 自動車業界なら…ピッキング、自動取付ロボットガイダンス、位置補正
- 物流業界なら…デパレタライズ、デバンニング
- ロボット業界なら…ピッキング、位置決め、リアルタイムフィードバック
【目的・用途別】「位置決め・ロボットビジョン」に
おすすめの3Dセンサー3選
ここでは20社以上を調査し、製造現場におすすめしたいインライン対応の3Dセンサーをピックアップ。位置決め・ロボットビジョンをはじめ、寸法計測・外観検査といった製造工程のFA化に強いキーエンス・LINX・SICKの3社のうち、位置決め・ロボットビジョンの適応事例を公式HPなどで紹介している3製品を目的・用途別に厳選しました。（※情報は2021年11月現在）
で選ぶなら
- 最大視野は3072mmx2349mmで、高解像度・広視野・高速fps
- 内蔵レーザーをミラーで走査して縞模様を投影
- CADだけで把持位置設定
で選ぶなら
- 24時間稼働の設備でも安定運用を実現
- 経路作成ツールにより複雑なプログラムが不要
- オートキャリブレーション機能付
で選ぶなら
- 納品日より5年間の製品保証（延長可能）
- ソフトウェアの導入トレーニング可能
- リモートor出張のメンテナンス
「3Dマシンビジョン」と検索して上位表示されるメーカーや販売代理店をピックアップ。その22社の公式HPの情報から「計測手法が最も豊富だったLINX」
「業界ごとの実績が最も豊富だったキーエンス」「唯一24時間のヘルプデスクを提供しているSICK」をそれぞれ選出しています。（情報は2021年11月19日時点）

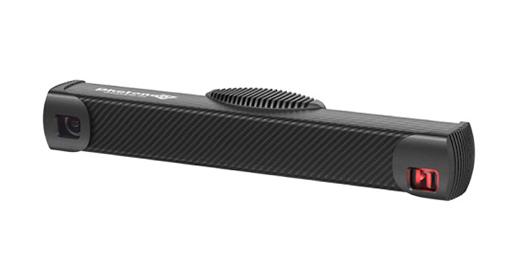

「視野・精度」で選ぶならPhoxiScanner（LINX）
※本製品は、2025年4月時点で取り扱いが終了しています
PhoxiScanner（LINX）の「視野・精度」とは？
PhoxiScannerは、独自のレーザー縞投影技術で、高解像度・広視野・高速fpsを並立する、産業用3次元スキャナです。最大視野は3072mmx2349mmで、小さな部品も高精度の撮像が可能。しかも、走査レーザーの超高速な明滅により複数の縞パターンの投影を行うので、広い視野を確保しながら1～3mの深い被写界深度も実現。高低差の激しい対象ワークにも、的確なパターン投影が可能です。ファンレスの筐体にNVIDIA Jetsonプラットフォームを内蔵し、複数撮像した縞画像から三次元データをGPU内で高速生成。高速演算により、最大4fpsで出力が可能です。ロボットとの組み合わせでピック＆プレースに使用できる他、外観検査や識別・計測など、幅広いマシンビジョン用途に活用することができます。
PhoxiScanner（LINX）の位置決めの適用事例
ロボットによるバラ積みピッキング
パレットの中でバラバラに置かれた金属ワークを、適切な向き･順番でピッキングし、加工機に投入する工程の自動化を実現。これまで自動化が難しく、作業員による手作業で対応していましたが、自動化により、1名12時間の人件費を削減する事ができました。また、部品のピッキングから、加工機へのワーク投入にかかるタクトタイムは、当初見込みより短くする事ができ、高いピッキング精度で安定して稼働する事ができました。
PhoxiScannerの基本情報
| 販売代理店 | 株式会社リンクス |
|---|---|
| 本社所在地 | 東京都品川区上大崎2-24-9 アイケイビルディング4F |
| 電話番号 | 03-6417-3371 |
| 公式HPのURL | https://corp.linx.jp |
「使い勝手の良さ」で選ぶならRB-800（キーエンス）
RB-800（キーエンス）の「使い勝手の良さ」とは？
RB-800は、3Dロボットビジョンシステムに特化して設計され、検出能力と、使い勝手の良さが魅力の3Dロボットビジョンシステムです。専用設計のハードウェアを用いるので、運用時のパソコンは不要。24時間稼働の設備でも安定した運用を実現することが可能です。また、経路作成ツールを搭載しており、障害物を回避する軌道や、アームが箱に干渉しない軌道を自動算出。複雑なプログラムなしで、サイクルタイムを向上することができます。3Dオートキャリブレーション機能なら、ワンクリックで、誰が操作しても常に高精度の操作を行うことが可能で、即実行、即復旧にも対応してくれます。
RB-800の位置決めの適用事例
部品供給工程の課題を解決
工場の生産性向上要求が高まる中、部品供給工程では、「品種数が多いとパーツフィーダーの数が増え、設置場所の確保が必要になる」「大きなワークや傷つきやすいワークの対応が難しい」「作業スピードがばらつく」「ポカミスが発生する」、「従来ロボットビジョンではワーク検出が不安定」「設定に時間がかかる」などさまざまな課題がありました。RB-800なら、安定した運用で精度の高い供給が可能です。
RB-800の基本情報
| メーカー名 | 株式会社キーエンス |
|---|---|
| 本社所在地 | 大阪市東淀川区東中島1-3-14 |
| 電話番号 | 06-6379-1111 |
| 公式HPのURL | https://www.keyence.co.jp |
「保証・サービス」で選ぶならPLB（SICK）
PLB（SICK）の「保証・サポート」とは？
PLBは、箱の中やパレット上にある部品の位置を特定するために使用する、ロボットガイダンスシステムです。複数の位置特定アルゴリズムと組み合わせることで、小パーツハンドリングからデパレタイジング、大型鋳造部品のハンドリングなど、多種多様な用途で信頼性の高い動作を確保することができます。また、ロボットを統合するために柔軟な機能が搭載しており、システムを多数のロボットモデルで使用することも可能です。SICKでは、製品の製造・販売だけでなく、より効果的に利用できるよう充実したサポート＆サービスを提供。現場の困りごとに合わせたソリューションの提案からシステムサポート、定期点検など、状況に応じたサポートを行ってくれるので、安心して運用することができます。
PLB（SICK）の寸法計測の適用事例
コンテナピッキングの柔軟な部品位置特定
コンテナの中またはパレット上にある対象物の位置を、高い精度で特定するために使用します。さまざまな3Dカメラを装備することが可能で、複数の位置特定アルゴリズムを組み合わせることで、信頼性の高いロボット動作を実現しています。PLBを使用することで、コンテナやトレイの包装された対象物のピッキングなどを、より簡単に行うことが可能です。
PLBの基本情報
| メーカー名 | ジック株式会社 |
|---|---|
| 日本支社所在地 | 東京都中野区本町1-32-2ハーモニータワー13F |
| 電話番号 | 03-5309-2113 |
| 公式HPのURL | https://www.sick.jp/ |
その他の3Dセンサー製品を見る

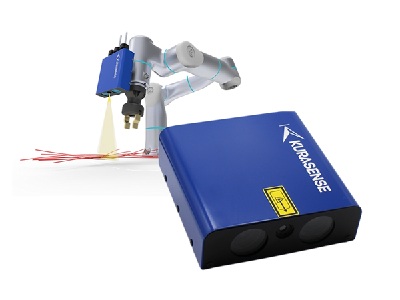

Kurasense-C300FX（クラボウ）
