このページでは3Dセンサーの計測方法の一つである「エリアセンサ」について、特徴やオススメの製造現場について紹介しています。

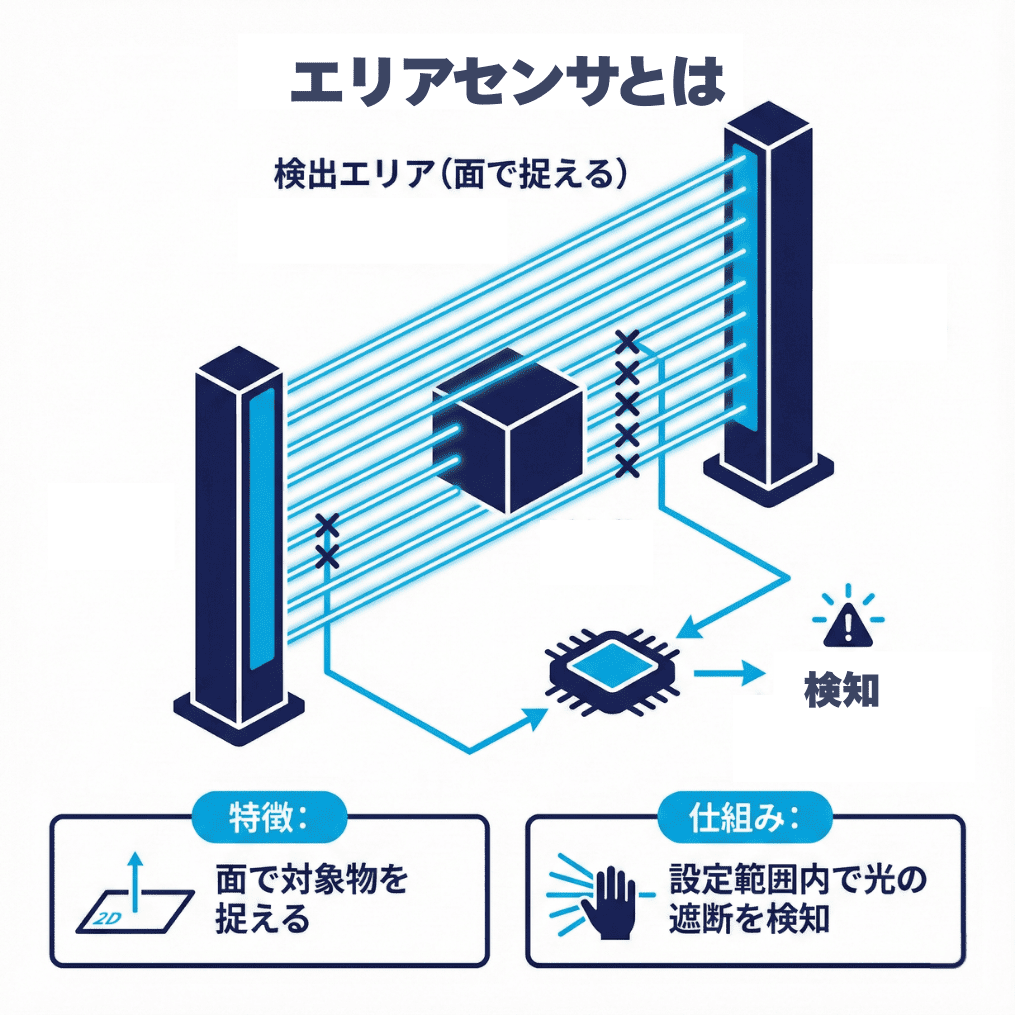

エリアセンサとは
エリアセンサが搭載されたカメラは、一般的に用いられています。対象物を面で撮像することができ、ラインセンサと比較しても非常にリーズナブルでしょう。さらに設定や設置も容易なので、使い勝手のいいセンサと言えます。
ただし撮像できる範囲が限定されるため、大きな対象物の撮像はできません。そのため大きな対象物を撮影したい場合にはラインセンサの方が適しているでしょう。また撮像面全体に均一で照明を当てなければならず、照明ムラが起こりやすいデメリットも。照明ムラが起こらないよう細心の注意を払う必要があります。
エリアセンサの特徴
エリアセンサを簡単に説明すると、面で対象物を捉えるセンサのことです。設定された範囲内で対象物を検出することができ、赤外線・超音波・可視光線などのタイプがあります。
- 赤外線のタイプ 一般的に家庭に装着するタイプの人感センサーなどです。たとえば門灯や防犯照明の店頭、水栓の自動開閉などは感知する温度差で検知する方法が活用されています。また検出エリアで温度差を検知した場合には、電気信号に変換し、検出するシステムも用いられるのが一般的です。
- 超音波のタイプ 検出したい対象物によって音波が遮断された場合、検出する対象物に反射し戻ってくる時間を測定します。検知したあとで電気信号に変換する検出システムが活用されるでしょう。
- 可視光線タイプ 光を排出する投光部分と光を感知する受光部分からなり、排出した光が検出する対象物で遮光・反射することで、受光量が変化します。この変化を受光部分が感知した後に電気信号に変換し、検出される仕組みが用いられるでしょう。
エリアセンサの製品例

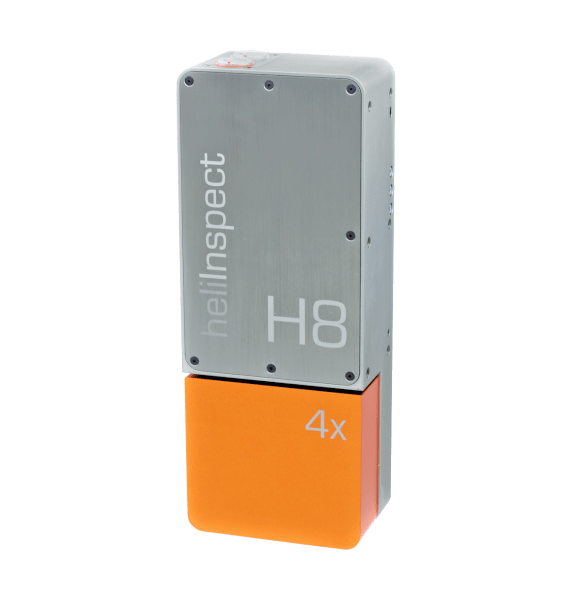

heliInspect（LINX）
白色干渉法を用いた3次元エリアセンサーカメラです。特別なCMOSセンサー技術を用いることによって、顕微鏡や接触式と同等のレベルの測定をインライン検査に用いることができるようになります。顕微鏡レベルの高倍率で狭い範囲を撮像するモデルから、6㎜角程度の中視野に対応しているモデルまで幅広く用意しています。
超薄形 ワイドエリアセンサESNシリーズ（竹中電子）
作業を邪魔しない、13㎜の超薄型、幅30mmのスリムタイプのワイドエリアセンサです。動作表示灯には高輝度赤色LEDを採用しており、高い視認性を提供。さらに、動作表示灯は作業指示灯としての使用もできます。相互干渉防止機能を搭載しているため、2台を密着した形で設置することも可能です。

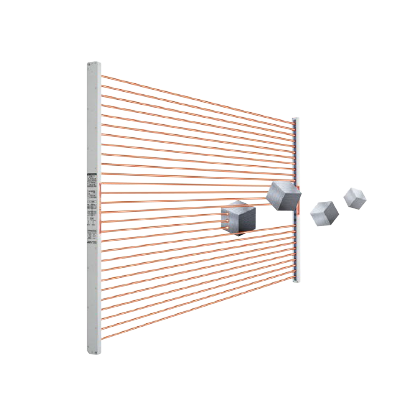

汎用・超薄型エリアセンサ NA2-N（パナソニック）
最大検出幅540mm(28光軸)を実現している点や、高輝度赤色LEDを採用した見やすい大型作業指示灯を備えている点などが特徴。また、幅30mm、厚さ13mmの超薄型・コンパクトサイズであることから、装置にフィットして作業を邪魔しません。8･12･16･20･24･28光軸タイプといったように幅広い製品のバリエーションが用意されています。

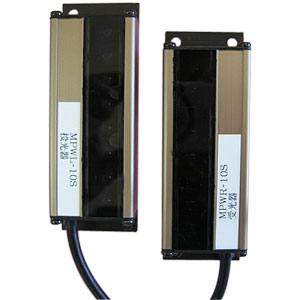

MPW-10S（アイ・ビーム）
多光軸透過型での透明体検出をコンセプトとして開発されたエリアセンサです。エリア内の透明体、薄物通過検出の用途で使用されます。
エリアセンサがおすすめの製造現場
エリアセンサはリーズナブルな価格帯で、操作もしやすいため様々な現場で活用されています。たとえば生産設備などの機械周囲に危険区域指定がされている場所に設置するケースです。作業者の侵入を検出することで安全対策につながるでしょう。さらに無人搬送車の周囲に取り付けることで物体の検知用に用いるケースもあります。オートマティックな生産工場で無人搬送車の走行方向や、周囲の物体に一定距離を保つように検知。それによって安全確保を図る効果が期待できるでしょう。
他にも身近な場所で言えば、自動ドアの開閉や門灯の点灯など、人の検知を目的にしているケースもあります。つまり私たちの生活にとってもエリアセンサはなくてはならない存在なのです。
